流體裝卸臂的基本結構

　    基礎支撐結構

　　這是裝卸臂的“骨架”，負責承載所有部件的重量和作業時的外力：

　　立柱：垂直固定在地面或裝卸平臺，是整個設備的受力核心，通常采用高強度鋼管焊接而成，表面做防腐處理。

　　回轉接頭：連接立柱與各活動臂的關鍵部件，內置密封件，能實現360°旋轉，保證裝卸臂的靈活轉向，同時防止流體泄漏。

　　支撐座：安裝在立柱底部，通過地腳螺栓與地基牢固連接，分散設備重量，提升穩定性，多為鑄鋼或厚鋼板焊接結構。

連云港機床廠推薦：頂裝車鶴管

　　輸送臂體結構

　　這是流體輸送的“通道”，直接完成介質的裝卸傳輸：

　　內臂：靠近立柱的固定臂段，長度較短，主要作用是連接立柱與外臂，為外臂提供支撐和旋轉基點。

　　外臂：可自由伸縮或擺動的臂段，是裝卸臂的主要活動部分，能根據槽車、儲罐的位置靈活調整作業范圍，末端連接裝卸頭。

　　平衡裝置：多采用彈簧缸或液壓缸，抵消臂體自身重量，讓操作人員能輕松推動臂體調整位置，降低作業強度。

　　末端裝卸結構

　　這是與槽車、儲罐對接的“接口”，負責實現密封裝卸：

　　裝卸頭：分為上裝式和下裝式，上裝式用于頂部開口的槽車，下裝式用于底部裝卸口，頭部帶有密封墊，能緊密貼合對接口。

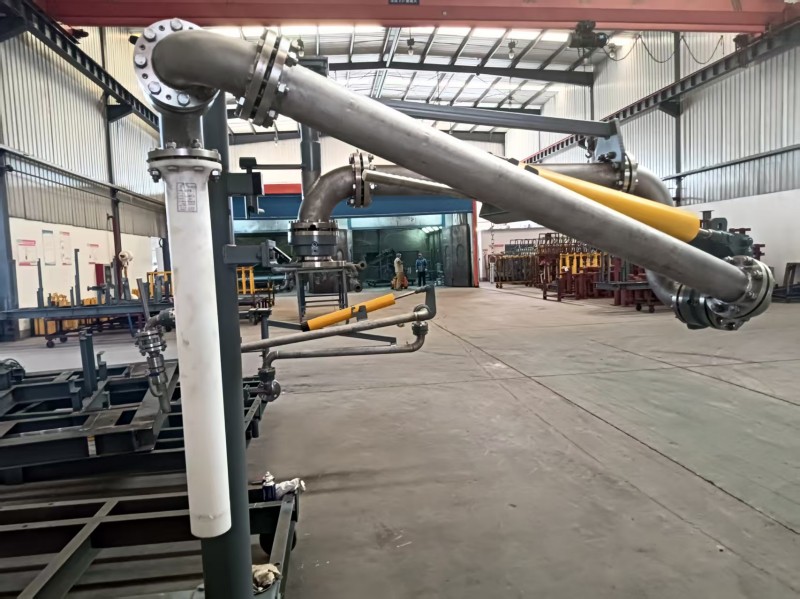

連云港機床廠推薦：頂部裝車鶴管

　　緊急脫離裝置：當槽車意外移動時，可自動切斷流體通道并密封兩端，防止介質大量泄漏，是保障安全的關鍵部件。

　　閥門組：包括截止閥、球閥等，用于控制流體的通斷，部分高端產品還帶有流量調節功能，滿足不同裝卸速度需求。

　　輔助安全結構

　　這是保障作業安全的“防護網”，避免意外事故發生：

　　靜電接地裝置：通過接地夾連接槽車與地面，導出裝卸過程中產生的靜電，防止靜電火花引發爆炸。

連云港機床廠推薦：底部裝車鶴管

　　限位裝置：限制臂體的旋轉角度和伸縮范圍，避免臂體與周邊設備碰撞，或因過度伸展導致結構損壞。

　　報警系統：當出現泄漏、壓力異常、靜電接地不良等情況時，會發出聲光報警，提醒操作人員及時處理。
